正交偶極子聲波測井儀是新一代聲波測井儀，主要用于解決聲波測井在軟地層中測量、進行直接地層橫波測井以及獲取用于指導鉆井的地層應力參數測量等問題。偶極子和多極子聲波測井具有一次下井獲取的地層信息豐富，測量方式基本上涵蓋了所有的裸眼井聲波測井方法，而且很好地解決了軟地層中橫波的測量等問題。

NDSL儀器主要由主電子線路、接收段、隔聲體、發射段及發射電子線路5部分組成。組成示意圖見下圖。

儀器的總體布局上，整個儀器采用下發上收方式工作。儀器由上至下分別為：主電子線路、接收聲系、隔聲體、發射聲系與發射電子線路。

1.單極全波列測井，獲取地層的縱橫波與斯通利波的分波波速，進而得到目標地層的孔隙度等參數。

2.氣層識別：縱波在氣層段時差變大，但是橫波的時差卻變化極小，因而根據縱橫波速比VP/VS可以探測氣層。

3.天然裂縫的探測與評價。

4.指示滲透層。

5.判斷地層的各向異性：儀器的兩個正交分布的偶極發射換能器向地層發射彎曲波，由正交分布的接收器接收。通過對接收信號進行快慢橫波的提取，由快慢橫波的相位信息來獲取地層的各向異性。

6.巖石機械特性評價：獲取巖石楊氏模量、體積模量、泊松比。

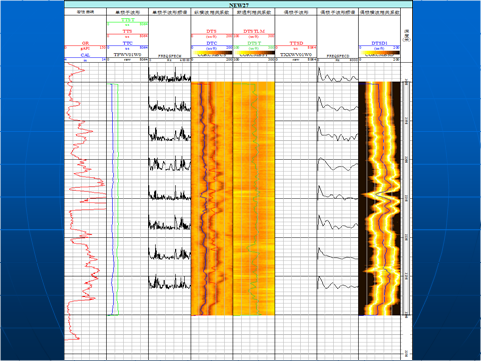

儀器實時提供曲線：單極縱波慢度，偶極X橫波慢度與偶極Y橫波慢度，并實時提供三條曲線的質量監控圖

精細后處理提供曲線：速度分析、衰減分析、泊松比、巖石機械特性分析、各向異性分析、壓裂高度預測、斯通利波波場分離及滲透性計算等眾多曲線。
