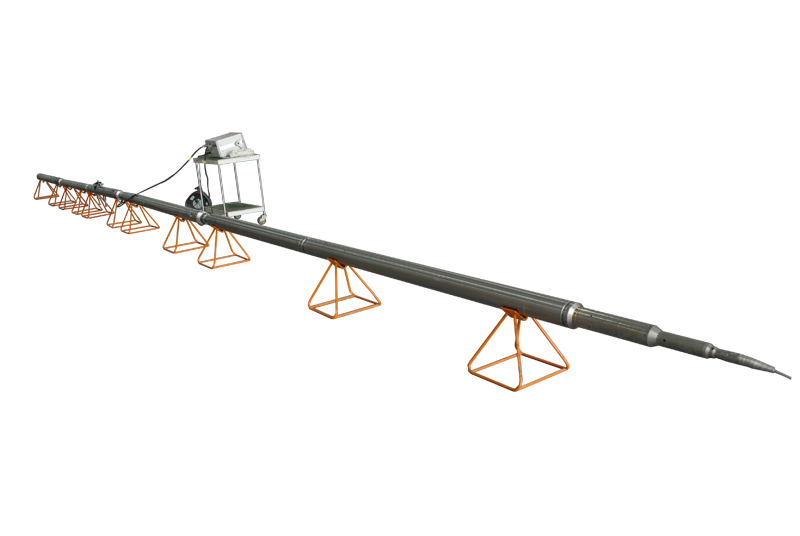

CDC-C型地層測試器是由多個模塊組成的地層測試器，根據測井要求進行靈活組合。本系統可以完成應變壓力、石英晶體壓力、流體溫度的測量，利用泵抽排模塊和流體分析模塊，通過電阻率、持水率和密度的測量，可以實時進行井下流體分析，以達到取得地層真實流體目的，可以用氣墊進行常規取樣，也可以利用泵抽排模塊采用水墊進行PVT高壓取樣。主要由HH2530地面系統、CDX-C電子單元、CDM單探頭單元、EPM電源模塊（給CDM以下模塊供電）、CQM石英晶體模塊、FAM流體分析模塊、POM泵抽排模塊、SAM取樣模塊組成。SAM取樣模塊為氣墊緩沖和水墊泵抽排擠入,兩種方式取樣。并防硫化氫（H2S）.

1. 總體技術參數

環境溫度： 最高: IB:150℃, IC:175℃；

環境壓力： 最大: 20000psi（138MPa）；

最大推靠力： 30kN；

預測試室容積：兩個常規10cc；

儀器基本外徑：Φ120mm（探頭部分Φ127mm）；

測量井眼尺寸：152.4mm~374.7mm（ 6”~14.75”）；加擴展臂可達22”.

井下儀器總重：約780Kg；

樣品采集數量：最多掛幾個樣筒,由電纜強度和井眼條件決定.

沖擊：100g，三維；

振動：7.5g，三維，10～60Hz；

井下儀器總長：約20.5m（兩個取樣筒）。

2. 壓力和溫度測量

2.1  應變壓力計（SG）

壓力測量范圍： 0 ～10000psi；(0～20000psi可選)。

壓力測量分辨率： 0.1psi

壓力測量精度：±0.13%F.S。

2.2 石英晶體壓力計:

a) 量  程： 100MPa（14503psi）；

b) 精  度： 0.02%FS；

c) 分辨率：0.015psi；

d) 重復性：0.01％F.S。

2.3 溫度測量.

a) 量  程： -25～170℃，最高可達250℃。

b) 精  度：±1℃；

c) 分辨率：0.01℃。

3. 流體識別模塊（FAM）

3.1 電阻率傳感器

測量范圍：R=0.01～20Ω/m；

刻度精度：20%（0.1～2Ω/m范圍內、0.5～1.5Ω/m是10%）.

分辨率：0.01Ω/m。

3.2 持水率傳感器

測量范圍： 0-100%；

刻度精度：≤5%；

分辨率：0.1%

3.3 密度傳感器

測量范圍：0.05g/cm3～2.0g/cm3；

刻度精度：＜0.03g/cm3；

分辨率：0.001g/cm3。

4. 泵抽排模塊（POM）

4.1 液壓系統參數

油源壓力：24MPa（3500psi）；

油源流量：1000~2500ml/min；

4.2  流體抽排參數

工作壓差：最大:27.6MPa（4000psi）；

抽排流量：抽排流量最大可達：800-2000ml/min

單向行程排量：330ml。

5. 取樣模塊

5.1 工作方式

方式一，氣墊緩沖常規取樣；

方式二，水墊緩沖，泵抽排模塊擠入。(超壓單相取樣)

取樣工作模式：SAM 取樣模塊隨CDC-C 地層測試器下井應用，探頭模塊推靠在井壁上，地層流體進入流體管線。取樣模塊接收地面指令，按程序打開電動密封節流閥。當?shù)撞坎捎脷鈮|時，緩沖室充滿100PSi 緩沖氣體，地層流體在差壓作用下推動隔離活塞進入樣筒。當采用水墊緩沖時，需與泵抽排模塊配合，地層流體在泵抽排模驅動下，克服井筒壓力取樣。

5.2 取樣容積

有效容積： 4100mL

6 外形尺寸

1. 只做SG壓力計測壓

2. 測“SG”+“CQG”+“TEM”

3. 需做SG+CQG+TEM+常規采樣（氣墊方式）

4．若需流體識別并采樣（超壓采樣）

說明:

1. SAM采樣筒容積4.1升

2. 在每一個組合的最底部.都必須接一”底鼻”:φ120×155. 以保證正常通訊.

3. SG----應變壓力.

  CQG—石英晶體壓力計.

  TEM:---溫度傳感器，在石英晶體內部。

4.EPM.：電源模塊，包括CDM以下模塊所需電源供電。
